アルミ マシニング 精密加工とは何か・どんな特徴があるか

アルミ マシニング加工とは、マシニングセンタを用いてアルミニウム材料を高精度に切削加工する技術です。アルミは比重が約2.7と鉄の約1/3の軽量材料であり、切削抵抗が小さいため高速加工が可能です。一方で線膨張係数は約23×10⁻⁶/℃と大きく、温度変化によって寸法が変化しやすいという特徴があります。

そのため±0.01mmレベルの精密加工では、加工条件だけでなく温度管理や工程設計が重要になります。アルミの一般的な加工特性についてはアルミ加工の基礎知識についてはこちらでも解説しています。

代表的なアルミ合金の特徴を以下にまとめます。

アルミ マシニング加工で発生しやすいトラブル

アルミ精密加工では、材料特性と加工条件の影響によって以下のトラブルが発生しやすくなります。

① 寸法が安定しない

アルミは熱膨張係数が大きく温度変化の影響を受けやすい材料です。例えば100mmの部品は温度差10℃で約0.023mm伸縮します。

特に加工室と検査室の温度差が大きい場合、測定値が安定しないことがあります。

② バリの発生

アルミは延性が高く、切削時に材料が塑性変形しやすいためバリが発生しやすい材料です。

バリが発生しやすい条件

• 送り速度が低すぎる
• 工具摩耗が進んでいる
• 刃数が多いエンドミル
• クーラント不足

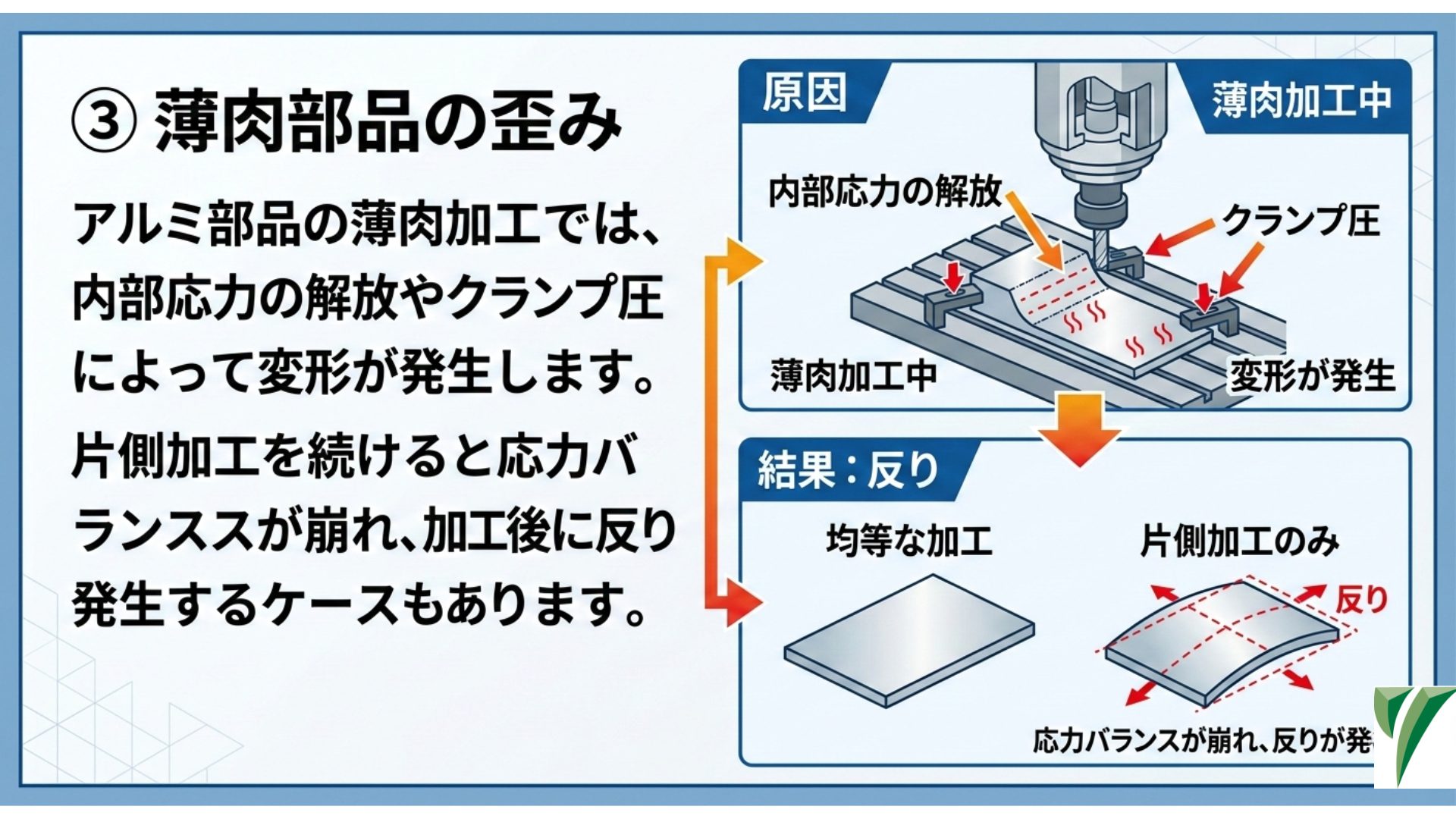

③ 薄肉部品の歪み

アルミ部品の薄肉加工では、内部応力の解放やクランプ圧によって変形が発生します。

片側加工を続けると応力バランスが崩れ、加工後に反りが発生するケースもあります。

加工職人が重視するアルミ精密加工のポイント

アルミ精密加工では、機械性能だけでなく加工ノウハウが品質に直結します。

ポイント① 温度管理

±0.01mmの精度を狙う場合、材料温度の影響を考慮する必要があります。

温度差が大きい状態で測定すると、実際の寸法との差が発生します。

ポイント② 材料特性の理解

アルミ合金は材質ごとに加工特性が異なります。

ポイント③ 薄肉加工の工程設計

薄肉部品では工程設計が品質を左右します。

• 粗加工→時効処理：内部応力を安定化させる
• 対称加工：応力バランスを維持する
• 段階的肉抜き：変形を抑える

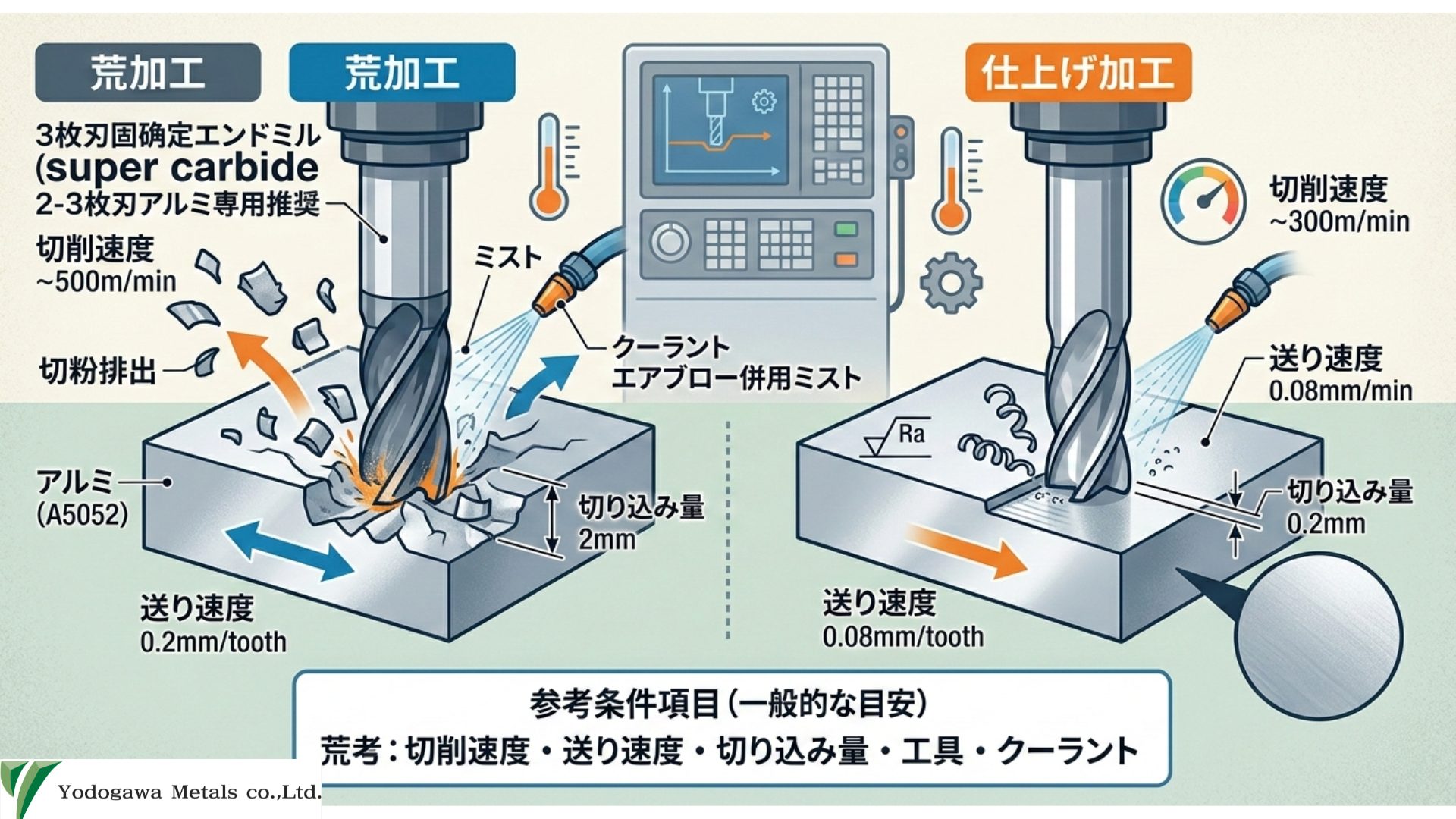

アルミ マシニングの代表的な加工条件の目安

以下の条件は一般的な参考値です。あくまで目安であり、実際の加工では試し切りによる調整が重要になります。

アルミ マシニング精密加工を外注する際のチェックポイント

アルミ加工の品質は設備だけでなく、加工ノウハウによって大きく変わります。

確認① 測定設備

精密部品では測定設備が重要です。

• 三次元測定機の有無
• 画像測定機の保有
• 測定室の温度管理

確認② 主軸精度

主軸振れが大きいと面粗度が悪化します。

• 定期校正の有無
• 工具管理体制
• 加工機の年式

確認③ 試作対応

試作対応のスピードも重要です。

• 1個から対応可能か
• 図面レビュー対応
• 材料調達能力

よくあるご相談（FAQ）

淀川金属にお問い合わせいただく中で多いご相談をQ&A形式でまとめました。

まとめ

アルミ精密加工では、材料特性と加工条件を理解することが品質安定の鍵になります。

アルミ加工の詳しいポイントについてはアルミマシニング加工の品質管理ガイドをご覧ください。

淀川金属ではアルミ精密フライス加工において試作1点から量産まで対応し、四段階検査体制で品質を保証しています。図面段階からの加工相談も可能です。
